怎么利用工業機器人應用技術畫一只五彩斑斕的蝴蝶？

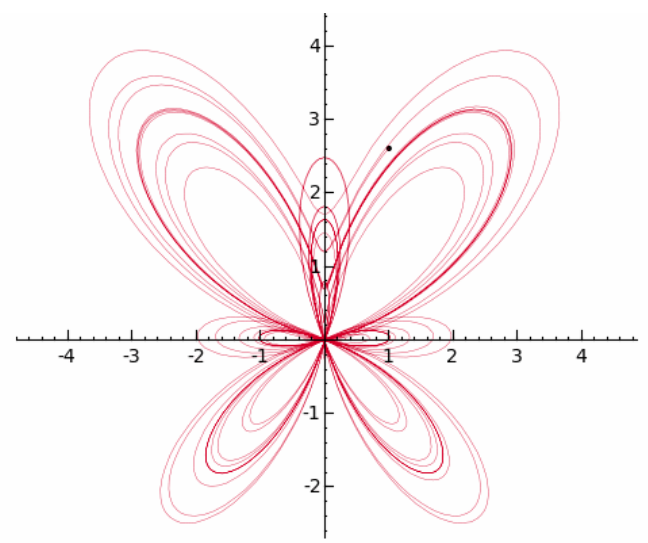

上圖的曲線是蝴蝶曲線，它像不像一只翩翩起舞的蝴蝶呢？智通機器人培訓黃老師表示，這只蝴蝶不但不醉酒，反而很嚴謹，它軌跡上的每一個點都遵循以下參數方程。

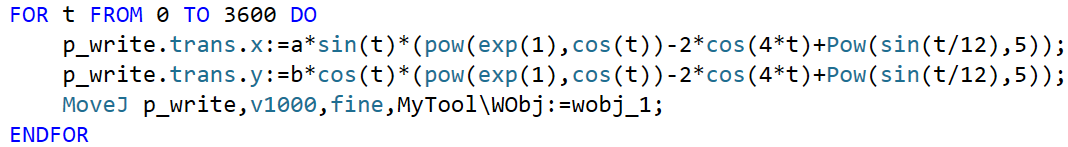

我們分析一下以上蝴蝶曲線的參數方程。這個曲線參數方程中出現了加(+)、減(-)、乘(*)、除(/)運算，以及正弦函數（sin）、余弦函數(cos)、指數函數(exp)、冪函數(pow)。這些運算符和函數都是RAPID編程語言能夠支持的，所以這只蝴蝶我們是妥妥的畫定了。以下一個FOR循環語句就能搞定!

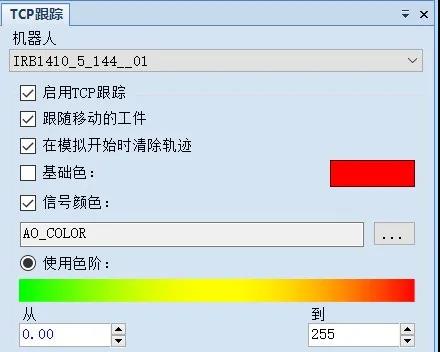

貌似太單調了？給這只蝴蝶加點色彩吧！來，跟著智通培訓黃老師一塊實操，啟用【仿真】選項卡，【TCP軌跡跟蹤】頁面里的信號【色階顏色】功能即可。

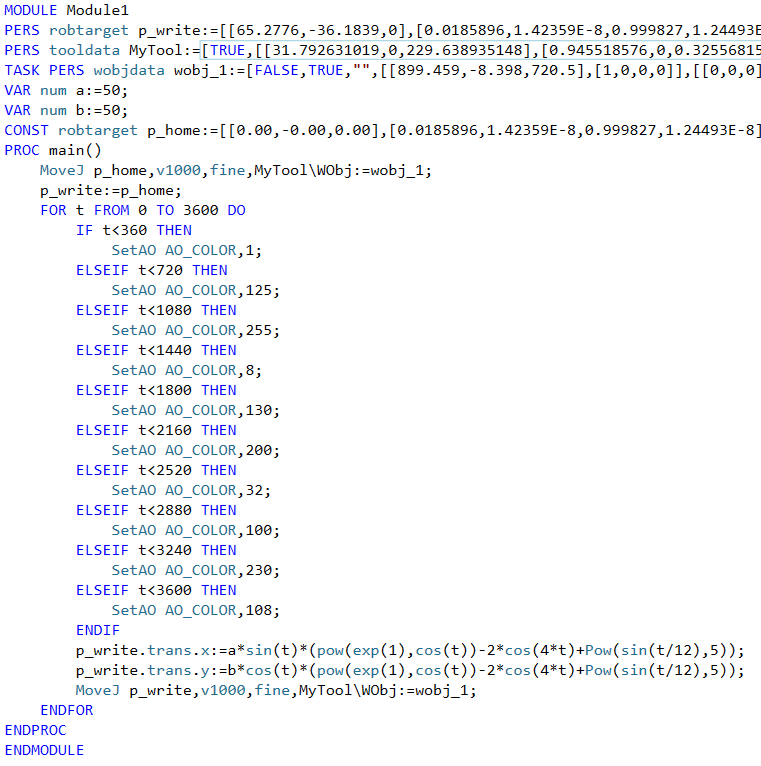

（1）添加一個虛擬模擬輸出信號；

（2）變量t每增加360,改變一次模擬輸出信號的值；

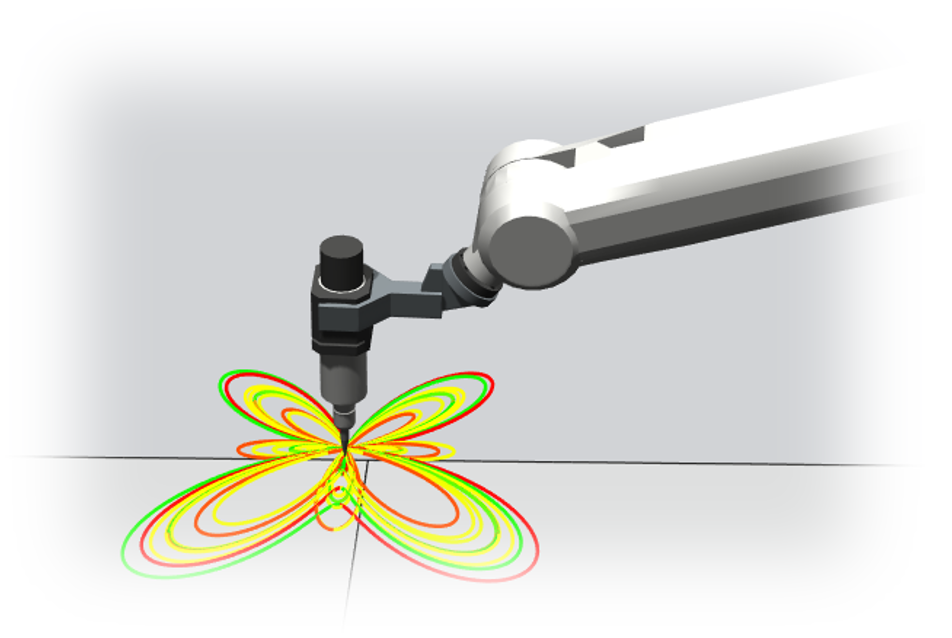

好了，到這就一切都搞定了！如果想要調整蝴蝶的大小，調整常數a和常數b的數值即可。趕緊運行機器人程序，把你的蝴蝶畫起來吧！
